ASSYST CİHAZ VE İŞ YÖNETİMİ

ASSYST CİHAZ VE İŞ YÖNETİMİ

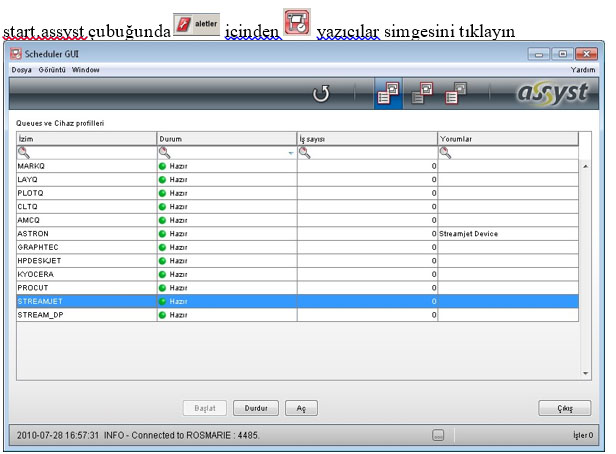

Açılan bu pencerede yollanan çizimler, pastal hesaplamaların durumları kontrol edilir.

MARKQ: Pastalları hesaplayan cihaz.

LAYQ : Pastal yerleşimi ve Pastal Parametrelerini kontrol eden cihaz.

PLOTQ: Çizim Parametrelerini kontrol eden cihaz.

CLTQ : Çizicilerin durumunu kontrol eder, çizici hazır ise çizimi hesaplar.

HPDESKJET/GDI: Küçük Pastal, Kalıp vb. çıktıların alındığı printer.
STREAMJET: Algotex Plotter cihazı. ASTRON: Astron Plotter cihazı

İş duraklatmak/yeniden başlatmak:
  - İlgili cihazı çift tıklayın
  - açılan pencerede işi seçin ve DURAKLAT veya YENİDEN BAŞLAT düğmesini tıklayın

İşlerin öncelik sırası değiştirmek:
  - İlgili cihazı çift tıklayın
  - açılan pencerede silinecek işi seçin ve ÖNCELİK DEĞİŞTİR düğmesini tıklayın
  - açılan pencerede öncelik numarsını girin (en yüksek numara en son sırada işlenir)

İş silmek:
- İlgili cihazı çift tıklayın
- açılan pencerede silinecek işi seçin ve SİL düğmesini tıklayın.

Cihaz durdurmak/başlatmak:
- İlgili cihazı seçin
- DURDUR veya BAŞLAT düğmesini tıklayın



ALGOTEX PLOTTER AYARLARI

Kalibrasyon (ölçek) Ayarları :

  • cad.assyst ekranından 1m'ye 1m ölçüsünde bir kalıbı çizdirin ve bir metal metre ile boy ölçüsünü kontrol edin (en ölçülerinde bozukluk     çıkmamalıdır)
  • Algotex Plotter Client penceresinde Başlat/Durdur -> Bağlan/Bağlantıyı kes seçenekleri tıklayarak Algotex Server'olan bağlantıyı kesin.

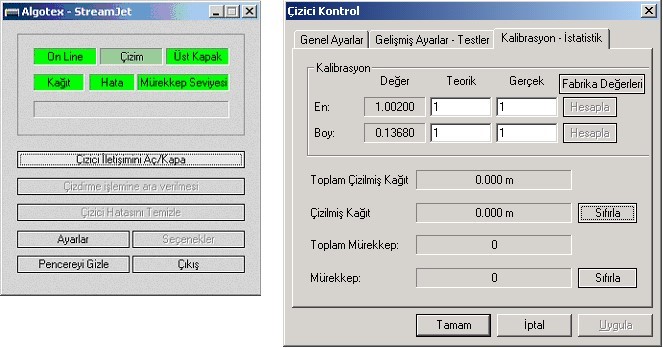

  • Algotex - StreamJet penceresindeki Ayarlar düğmesini tıklayınız ve açılan pencerede Kalibrasiyon - İstatistik sekmesini tıklayınız.

  • Çizici Kontrol penceresinde Boy: karşısına Gerçek altına elde ettiğiniz gerçek ölçüyü yazın (Dikkat biriminiz metredir)
    Örn: Çizdirdiğiniz dikdörtgen kalıbın boyu 100.5 cm ölçüldüğünde 1.005 yazılmalı.
  • Hesapla ve sonra Tamam düğmelerini tıklayınız
  • cad.assyst ekranından tekrar 1m'ye 1m ölçülerinde bir kalıbı çizdirin ve bir metal metre ile boy ölçüsünü kontrol edin.

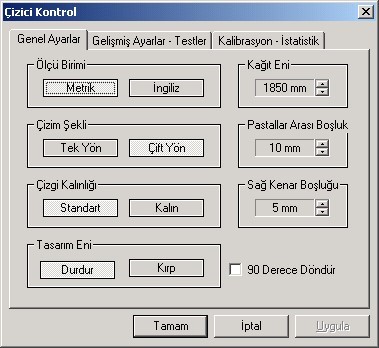

Genel Ayarlar:

Ölçü Birimi:
Plotter ayarları için kullanılan birim tanımıdır.

Kağıt eni:
Kağıt en'in ölçüsü Plotter'ın kullanabileceği azami ölçüsüne getirilmelidir. Kullanılan gerçek kağıt en tanımları assyst Parametre ayarların içinden yapılır.

Pastallar Arası Boşluk:
Plotter cihazın iki çizim işin arasına (assyst parametrelerindeki tanımlanan pastal arası mesafesi hariç) uyguladığı mesafedir.

Sağ kenar boşluğu:
Çizimin, Plotter'in kullanım alanının en sağ noktasına olan boşluk (çizim başlagıç noktası) mesafesidir. Besleme kağıt topun sağ taraftaki takılı pozisyonuna göre değişebilir.

Çizim şekli:
Plotter'in daha hızlı çalışması açısından Çift yön ayarın seçili olması tercih edilir.
Çizgi kalınlığı:
İnce çizim için = Standart Kalın çizim için = Kalın

Tasarım eni:
Durdur ayarında olmalıdır.
